秒懂金屬屋面直立鎖邊系統的深度好文

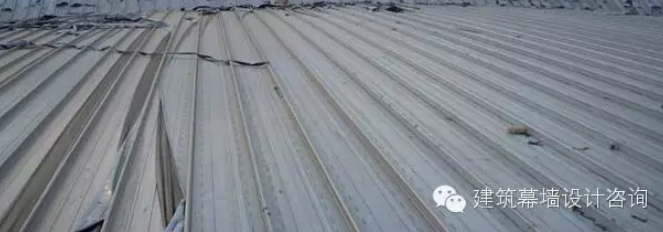

image.png直立鎖邊咬合式點支撐金屬屋面系統的核心構成,是基于直立鎖邊咬合設計的特殊板形的金屬板塊,這種設計主要針對大跨度自支承式密合安裝體系。在屋面上看不見任何穿孔,因支承的辦法是隱藏在面板之下的。

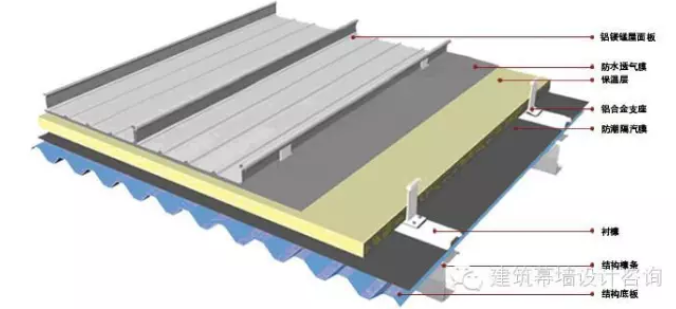

直立鎖邊屋面板結構示意圖

屋面板塊的連接辦法是采用其特有的鋁合金固定支座,板塊與板塊的直立鎖邊咬合形成密合的連接,這種板塊的咬合過程無須人力,完全由機械自動完成,而咬合邊與支座形成的連接辦法可解決因熱脹冷縮所產生的板塊應力,該優勢反映在可制作縱向超長尺寸的板塊而不因應力影響變形。同時本屋面系統完整齊全的附件供應可滿足各種建筑形式的要求。


金屬屋面瓦結構圖


1、屋面板可與屋面通長,杜絕搭接縫,消除漏水隱患,且外觀整體性和觀感性增強。

2、肋較高,從而可得到較大的排水切面,杜絕雨水從搭接邊處滲透,有效解決低坡度屋面積水、排水困擾,提高了在長距離平緩屋面的適用性。

3、直立鎖合邊的固定方式很特殊,固定座僅限制屋面板在板寬方向和上下方向的移動,并不限制屋面板沿板長方向的移動,因此屋面板在溫度變化時能夠在固定座上自由伸縮,不會產生溫度應力,這樣便有效解決了其他板型難以克服的溫度變形問題,保證了屋面性能的可靠性。

屋面板型號

屋面板版型型號參數

固定座的類型與參數

4、可以直立鎖邊屋面系統的固定座下裝上斷冷橋的隔熱墊,有效防止保溫屋面的冷橋現象,杜絕冷凝水的形成。且能使能源更有效率地利用,達到節能的效果。

5、香港理工大學土木結構工程系重型結構實驗室及清華大學所作的結構性能測試的直立鎖邊屋面系統該板型于內陸地區使用時,最大可達2000mm的跨距。

(特征部位的文字可以復制后用在你們給甲方的設計提報文件中哦~小編就是那么貼心)

金屬屋面板


屋面高空施工是非常危險的,在安裝屋面板時應遵守以下安全事項:

1.當搬運屋面板時一定要帶手套;

2.高空作業時須采取個人防跌落保護措施;

3.在屋面工作時需穿上品質好的平底防滑工作鞋;

4.未被固定的屋面板絕不能用來作為工作平臺或在上面行走;

5.整迭 (扎、捆) 的屋面板較重,不能放在支撐檁條的跨中,而應該放

在靠近主結構梁柱的支撐點附近;

6.在大風天氣下,不應搬運屋面板,因吹起的屋面板可能使操作人員失

去平衡,同時吹落的屋面板也可能擊傷他人;

7.當屋面板沒有完全安好及固定時,決不能在板端1.5米以內站立或工作,并應考慮使用踏板或其它施工臺架;

8.為了施工方便及施工人員的安全應在屋面設置安全通道,如在屋面上安裝安全架以便施工人員上下及以后維修方便。

屋面板安裝圖


屋面板型號


1.固定

底板與泛水收邊板,底板與固定座與檁條的固定,均以螺釘或拉釘為主。而螺釘材質及其防腐蝕鍍層將直接影響屋面板使用壽命,不配套的螺釘與板組合將大幅縮短建筑主體使用壽命,甚至螺釘因銹蝕而不能提供所需的抗風壓維護能力而可造成大面積的板從結構支架上被風壓拉脫的可能。


 2.切割

1)請盡量把切割工序安排于工廠內完成。

2)工地切割板是不可避免的,但要注意保護其它板,尤其是電鋸切割時所產生的高速高熱金屬顆粒散在其它板上直接破壞防腐鍍層及彩涂漆層。

3)如必須要置放于其它板上進行電鋸切割時,被切割的板與其它板之間需放隔熱保護物料。

4)在切割板時最好用墊板,以確保金屬不會殘留在板面上,并且使板正面朝下,以免切割所產生的碎屑粘附于涂層表面,引起氧化。 5)電鋸切割時應安上金屬切割刀片(Minimum 4000RPM),與金剛砂輪切割片相比,可產生較少的金屬顆粒,且切口也較平整光滑。



3.清理

1)在鋁制屋面板和泛水板的安裝過程中,使用自攻螺釘、鉆孔、開孔、切割等操作均會在已安裝屋面上或鄰近屋面留下金屬碎屑,這些碎屑和其雜物(如拉釘、螺釘?shù)?必須盡快從屋面、泛水板、天溝及地面等處清除。切忌硅酸鹽類材料(砂漿、混凝土)等散落于屋面板上,腐蝕鋁層。此類情況一旦發生,必須立即清除。其它材料的屋面板在施工過程中,也應盡量免避污染物落在屋面上。如果必須清除。 2)每天要將施工中裁剪后的剩余板及材料收拾、堆存、捆扎、放好。 3)屋面安裝完成后,除以上的清理工作外,應檢查面板的表面,將受污染部位清洗干凈,如忽視這項工作將使殘留在屋面的金屬碎屑氧化而導致面板表面形成銹漬、銹斑、污點。

屋面板安裝

4)當以鐵、鉛、銅等基礎的物品與鍍鋁鋅或鍍鋅板表面接觸,且共同暴露于潮氣或有冷凝水的環境中將會造成鍍層的破壞,從而導致面板的腐蝕。

5) 在鎖邊之前,從小鎖邊開始剝掉足夠尺寸的保護膜以保證膜不參與鎖

邊;檐口或透明的防紫外線薄膜可以留在屋頂表面最多2個月,紫外線作用能引起粘度方面的化學反應, 在后續的工作中若有必要可以除去薄膜。鎖好邊之后,建議在兩個星期內除去薄膜

金屬屋面板
