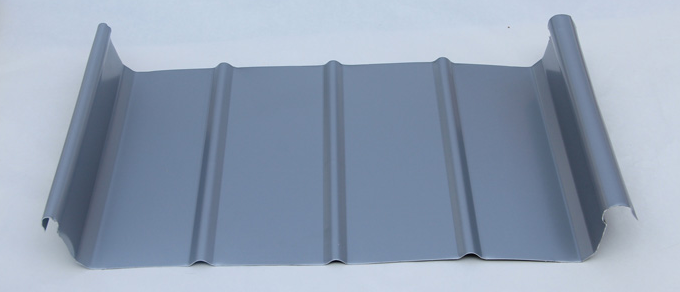

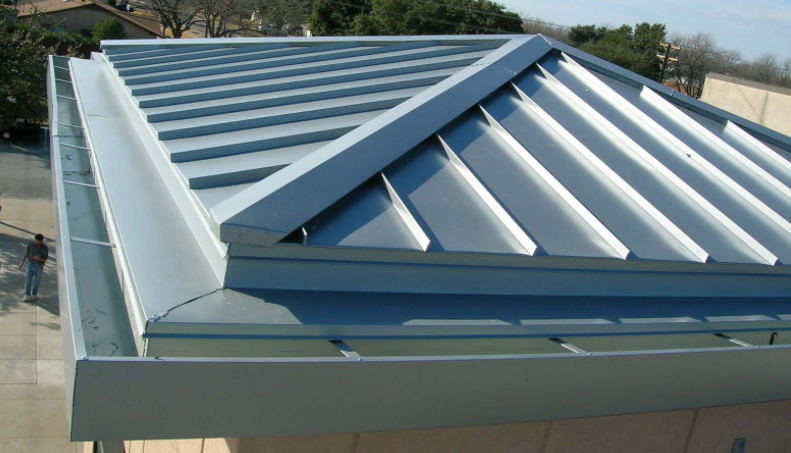

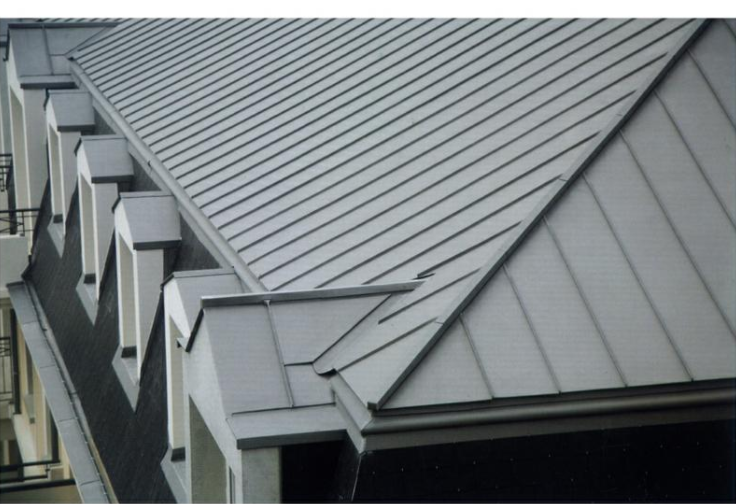

在鋁鎂錳板金屬屋面系統的設計和安裝注意點!鋁鎂錳板屋面是歐美國家金屬屋面的設計主流,目前在國內也得到廣泛的應用否,如體育館、會展中心、機場、車站等大型標志性建筑。廣泛應用于機場航站樓、飛機維修庫、車站及大型交通樞紐、會議及展覽中心、體育場館、展示廳、大型公共娛樂設施、公共服務建筑、大型購物中心、商業設施、民用住宅等建筑。碧瀾天能根據客戶需要現場加工,可生產直條板,扇形板,彎弧板,等鋁鎂錳板屋面系統常用版型,滿足各種建筑造型需要?蛇M(jìn)行直板正彎,反彎,S彎,扇形板正向彎弧,扇形板反向彎弧,能滿足各種不同的造型需求。下面,我們鋁鎂錳合金板來一起了解一下鋁鎂錳板屋面金屬系統安裝技術。 安全設施搭設→測量放線→連接桿件安裝→檁托安裝→主檁條安裝→次檁條安裝→天溝安裝→穿孔底板安裝→無紡布安裝→支座安裝→吸音棉安裝→保溫棉安裝(帶防潮層)→防水層鋪設→鋁鎂錳合金面板安裝→調整復核。 A、次檁條固定:次檁條用螺絲、角鋼與主檁托連接固定,當主檁條安裝整完成后,把次檁條與角鋼焊接定點,調平完成后再用螺絲加固次檁條。針對檁條的防腐、防火處理,因檁條為鍍鋅構件,焊接時會破壞鍍鋅層,所有焊接后應對焊縫及其四周進行防腐處理,清除干凈焊縫表面的藥皮的污物。防腐材料可采用防銹漆或富鋅漆。 B、屋面底板的鋪設:在安裝前將板材安裝控制線用經緯儀測設在次檁條上。在板材安裝前應檢查檁條的直線度、撓度、及隱蔽工程內容、檁條安裝必須符合設計圖紙的弧度,檁條的安裝高度應符合要求,從而保證板材安裝后的平整度。底板采用0.4?多肋穿孔鍍鋅鋼板,穿孔率23%。用自攻螺絲固定在次檁條面上,底板的長向與次檁條的長向成垂直擺放。施工中,應注重以下幾方面。 (1)墻面底板的安裝方向:墻面底板采用鍍鋅鋼絲網,安裝在檁條的底部。墻面底板的安裝從底部向上進行安裝,并需符合墻面板安裝的要求。 (2)底板的安裝質量控制:根據已測設的控制線進行第一塊板材安裝,板材安裝隨時檢查板材的兩端及中間的直線度和整體板材的平行度,防止整個板材出現扇形。板材在安裝前應根據檁條間距,在板材上用記號筆標出自攻螺栓的固定位置,防止出現螺栓間距不一,或不固定在檁條上。板材開孔時應根據實際尺寸進行開孔,如在開孔不設包角應使用剪刀槍或手工剪刀開孔,不應使用無齒距切割,因無齒距切割開孔后的毛邊或飛濺很容易出現銹斑,在開孔后用與板材同色油漆防腐。在安裝過程中及時清理板材上的污雜物。 (3)安裝質量要求:底板安裝時應注意板底的平整度,跨中撓度不得超過1/200。底板橫向間相互搭建一個波峰,如底板相互接觸不嚴產生較大縫隙時可用?5鋁鉚釘進行固定。底板錨固要可靠,安裝平整,板縫接觸嚴密,板面干凈。 (4)注意事項:①施工人員不能直接站到安裝好的屋面底板上;②屋面底板上搭接必須嚴格按照鋼結構規范;③屋面底板必須固定到每一跨的檁條上面,不能出現漏打釘現象。 鋁鎂錳板金屬屋面系統常用構造: 、倜姘澹翰捎脟產鋁鎂錳氟碳漆合金板,以鋁卷形式運往現場,在現場壓制成型板。板型為0.9mm厚65-430; 、诘装澹翰捎900型鍍鋅壓型鋼板,鋼板厚度:0.5mm厚。工廠制作,成品板復合式疊裝運輸至現場,現場安裝; 、蹓γ姹貙樱翰捎貌AЮw維保溫層。厚度:50mm~100mm; 、芪菝嫖魧樱翰捎貌AЮw維保溫層。厚度:50mm; 、荽螜_條為C型120×60×20×2.0mm鍍鋅鋼; 、薹核澹翰捎0.9mm厚鋁合金板; ⑦鋁合金屋面固定支座:鋁合金材質,高度L=165mm; 、辔菝娣浪畬樱翰捎梅浪笟饽。 |
