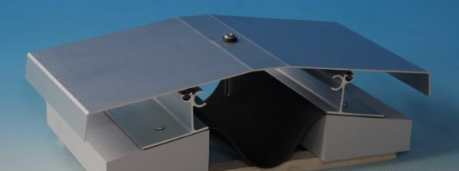

金屬屋面系統安裝的設計及施工要點分析前幾期我們介紹了建筑幕墻中的金屬屋面系統安裝的概述及分類、金屬屋、設計內容及性能要求、金屬屋面裝飾面層、金屬屋面防水層、金屬屋面的隔聲保溫層及結構層等相關內容。本期我們將繼續講述金屬屋面系統安裝的設計及施工要點。 一、金屬屋面系統的設計要點 根據《屋面工程技術規范》GB50345-2012、《采光頂與金屬屋面技術規程》JGJ 255-2012等規范的相關條文,金屬屋面的設計應滿足以下規定: 1、金屬板屋面防水等級和防水做法應符合下面的規定: 注:1)當防水等級為Ⅰ級時,壓型鋁合金板基板厚度不應小于0.9mm;壓型鋼板基板厚度不應小于0.6mm; 2)當防水等級為Ⅰ級時,壓型金屬板應采用360°咬口鎖邊連接方式; 3)在Ⅰ級屋面防水做法中,僅作壓型金屬板時,應符合《金屬壓型板應用技術規范》等相關技術的規定。 2、金屬板屋面可按建筑設計要求,選用鍍層鋼板、涂層鋼板、鋁合金板、不銹鋼板和鈦鋅板等金屬板材。金屬板材及其配套的緊固件、密封材料,其材料的品種、規格和性能等應符合現行國家有關材料標準的規定。 3、金屬板屋面應按照圍護結構進行設計,并應具有相應的承載力、剛度、穩定性和變形能力。 4、金屬板屋面設計應根據當?shù)仫L(fēng)荷載、結構體型、熱工性能、屋面坡度等情況,采用相應的壓型金屬板板型及構造系統。 5、金屬屋面在保溫層下宜設置隔汽層,在保溫層的上面宜設置防水透氣膜。 6、金屬板屋面的防結露設計,應符合現行國家標準《民用建筑熱工設計規范》GB50176的有關規定。 7、壓型金屬板采用咬口鎖邊連接時,屋面的排水坡度不宜小于5%;壓型金屬板采用緊固件連接時,屋面的排水坡度不宜小于10%; 8、金屬檐溝、天溝的伸縮縫間距不宜大于30米;內檐溝及內天溝應設置溢流口或溢流系統,溝內宜按0.5%找坡; 9、金屬板的伸縮變形除應滿足咬口鎖邊連接或緊固件連接的要求外,還應滿足檁條、檐口及天溝等使用要求,且金屬板最大的伸縮變形量不應超過100mm。 10、金屬板在主體結構變形縫處宜斷開,變形縫上部應加扣帶伸縮的金屬蓋板。 11、金屬板屋面的下列部位應進行細部構造設計: 。1)屋面系統的變形縫; 。2)高低跨處泛水; 。3)屋面板縫、單元體構造縫; 。4)檐溝、天溝、水落口; 。5)屋面金屬板材收頭; 。6)洞口、局部突出體收頭; (7)其他復雜的構造部位。 12、壓型金屬板采用咬口鎖邊連接的構造應符合下列規定: 。1)在檁條上應設置于壓型金屬板波形相配套的專用固定支座,并應用自攻螺釘與檁條連接; 。2)壓型金屬板應擱置在固定支座上,兩片金屬板的側邊應確保在風吸力作用下扣條或咬合鏈接可靠; (3)在大風地區或高度大于30米的屋面,壓型金屬板應采用360°咬合鎖邊連接; 。4)大面積屋面和弧狀或組合弧狀屋面,壓型金屬面的立邊咬合宜采用暗扣直立鎖邊屋面系統; 。5)單坡尺寸過長或環境溫差過大的屋面,壓型金屬板宜采用滑動式支座的360°咬口鎖邊連接。 13、壓型金屬板采用緊固件連接的構造應符合下列規定: 。1)鋪設高波壓型金屬板時,在檁條上應設置固定支架,固定支架應采用自攻螺釘與檁條連接,連接件宜每波設置一個; 。2)鋪設低波壓型金屬板時,可不設固定支架,應在波峰處采用帶防水密封膠墊的自攻螺釘與檁條連接,連接件可每波或隔波沒置一個,但每塊板不得少于3個; 。3)壓型金屬板的縱向搭接應位于檁條處,搭接端應與檁條有可靠的連接,搭接部位應沒置防水密封膠帶。壓型金屬板的縱向最小搭接長度應符合下表的規定: 。4)壓型金屬板的橫向搭接方向宜與主導風向一致,搭接不應小于一個波,搭接部位應設置防水密封膠帶。搭接處用連接件緊固時,連接件應采用帶防水密封膠墊的自攻螺釘設置在波峰上。 14、金屬面絕熱夾芯板采用緊固件連接的構造,應符合下列規定: 。1)應釆用屋面板壓蓋和帶防水密封膠墊的自攻螺釘,將夾芯板固定在檁條上; (2)夾芯板的縱向搭接應位于檁條處,每塊板的支座寬度不應小于50mm,支承處宜采用雙檁或檁條一側加焊通長角鋼; (3)夾芯板的縱向搭接應順流水方向,縱向搭接長度不應小于200mm,搭接部位均應設置防水密封膠帶,并應用拉鉚釘連接; (4)夾芯板的橫向搭接方向宜與主導風向一致,搭接尺寸應按具體板型確定,連接部位均應設置防水密封膠帶,并應用拉鉚釘連接。 15、金屬板屋面鋪裝的有關尺寸應符合下列規定: 。1)金屬板檐口挑出墻面的長度不應小于200mm; (2)金屬板伸人檐溝、天溝內的長度不應小于100mm; 。3)金屬泛水板與突出屋面墻體的搭接高度不應小于250mm; 。4)金屬泛水板、變形縫蓋板與金屬板的搭蓋寬度不應小于200mm; (5)金屬屋脊蓋板在兩坡面金屬板上的搭蓋寬度不應小于250mm。 16、壓型金屬板和金屬面絕熱夾芯板的外露自攻螺釘、拉鉚釘,均應采用硅酮耐候密封膠密封。硅酮耐候密封膠在使用前,應進行粘接材料的相容性試驗,確認合格后方可使用。 17、固定支座應選用與支承構件相同材質的金屬材料。當選用不同材質金屬材料并易產生電化學腐蝕時,固定支座與支承構件之間應采用絕緣墊片或采取其他防腐蝕措施。 18、采光帶設置宜高出金屬板屋面250mm。采光帶的四周與金屬板屋面的交接處,均應作泛水處理。在金屬屋面中,一般采用采光到來彌補大跨度建筑中部的光線不足問題,透光屋面材料通常采用聚碳酸脂類板或者玻璃面板。 采光天窗和金屬屋面交接做法 19、金屬板屋面應按設計要求提供抗風揭試驗驗證報告.由于金屬屋面抗風揭能力不足,對建筑的安全性能影響重大,產生破壞造成的損失也非常嚴重,因此,無論國內和國外建筑對建筑的縫荷載安全都很重視。 二、金屬屋面系統安裝的施工要點 1、為了保證金屬板屋面的施工質量,要求主體結構工程應滿足金屬屋面板安裝的基本條件,特別是主體結構的軸線和標高的尺寸偏差控制,必須達到有關鋼結構、混凝土結構和砌體結構工程施工質量驗收規范的要求,否則,應采用適當?shù)拇胧┖蟛拍苓M(jìn)行金屬屋面板的安裝施工。 2、金屬屋面板施工前應根據施工圖紙進行深化排版圖設計。金屬板鋪設時,應根據金屬板板型技術要求和深化設計排版圖進行。 金屬板屋面排版設計直接影響到金屬板的合理使用、安裝質量及結構安全等,因此在金屬板安裝施工前,進行深化排版設計是必不可少的一項細致具體的技術工作。排版設計的主要內容包括:檁條及支座位置,金屬板的基準線控制,異形金屬板制作,板的規格及排布,連接件固定方式等, 3、金屬屋面是建筑圍護結構,在金屬板安裝施工前必須對主體結構進行復測。主體結構軸線和標高出現偏差時,金屬板的分隔線、檁條、固定支架或支座均應及時調整,并應繪制精確的設計放樣詳圖。 金屬板安裝施工時,應定期對金屬板安裝定位基準進行校核,保證安裝基準的正確性,避免產生安裝誤差。 4、金屬板屋面的構配件應有產品合格證和性能檢測報告,其材料的品種、規格、性能等應符合設計要求和產品標準德爾規定。金屬板屋面制作和安裝所用的材料,凡是國家標準規定需進行現場檢驗的,必須進行有關材料各項性能指標檢驗,檢驗合格后方能在工程中使用。 5、金屬屋面板的長度應根據屋面排水坡度、板型連接構造、環境溫差及吊裝運輸條件等綜合確定。 在工廠軋制的金屬屋面板,由于受運輸條件的限制,板長不宜大于12米;在施工現場軋制的金屬屋面板的長度,應根據屋面排水坡度、板型連接構造、環境溫差及吊裝運輸條件等綜合確定,金屬屋面板單坡最大長度應符合下表的規定。 6、金屬屋面板的橫向搭接方向宜順主導風向,是指金屬板屋面在垂直于屋脊方向的相鄰兩板的接縫,當采取順主導風向時,可以減少風力對雨水向室內的滲透;當多維曲面上雨水可能翻越金屬屋面板板肋橫流時,金屬板的縱向搭接應順流水方向。 7、金屬屋面板鋪設過程中,應對金屬屋面板采取臨時固定措施,當天就位的金屬板材應及時連接固定。 8、金屬屋面板安裝應平整順滑,確保屋面排水通暢,板面不應有施工殘留物,施工中對板面的粘附物應及時清理干凈,以免凝固后再清理破壞金屬屋面辦的裝飾層;檐口線、屋脊線應順直,不得有起伏現象。 9、金屬屋面施工完畢,應進行雨后觀察、整體或局部淋水試驗,檐溝、天溝應進行蓄水試驗,并應填寫淋水和蓄水試驗記錄。 10、金屬屋面施工完成后,應避免屋面受物體沖擊,并不宜對金屬屋面板進行焊接、開孔等作業,嚴禁隨意上人或堆放物件。加強金屬屋面的成品保護,以保證屋面工程質量。 11、金屬板邊緣應整齊、表面光滑、色澤均勻、外形規則,不得有扭翹、脫膜和銹蝕等缺陷。 12、金屬屋面板的吊運、保管應符合下列規定: 。1)金屬屋面板應用專用的吊具安裝,吊裝和運輸過程中不得損傷金屬板材; (2)金屬屋面板堆放地點宜選在安裝現場附近,堆放場地應平整堅實且便于排除地面水。 13、進場的彩色涂層鋼板及鋼帶應檢驗屈服強度、抗拉強度、斷后伸長率、鍍層重量、涂層厚度等項目。 14、金屬面絕熱夾芯板的貯運、保管應符合下列規定: 。1)夾芯板應采取防雨、防潮、防火等措施; 。2)夾芯板之間應用襯墊材料隔離,并應分類堆放,應避免受壓或機械磨損。 15、進場的金屬面絕熱夾芯板應檢驗剝離性能、抗彎承載力、防火性能等項目。
|
